Verilog 基本语法

1 基本模块说明​

Verilog 使用模块（module）来描述一个电路，module 是层次化设计的基本构件，逻辑描述放在 module 内部，如下所示

module ALU
// 这里描述模块的具体内容
endmodule

module 可以表示物理块（如 IC 或 ASIC 单元）、逻辑块（如一个 CPU 设计的 ALU 部分）和整个系统。

Verilog 模块的结构由在 module 和 endmodule 关键词之间的四个主要部分组成:

  1. 端口信息：module <module_name> (<port_list>);
  2. 输入/输出说明：input [<range>] <port_name>;
  3. 内部信号：wire [<range>] <wire_name>;
  4. 功能定义： 实现具体的逻辑

如下所示

module DFF (d, clk, clr, q, qb);
    input d, clk, clr;
    output q, qb;
    // 功能定义 + 内部信号
endmodule
信息
  1. 端口在模块名字后的括号中列出
  2. 端口等价于硬件的引脚（pin）
  3. 端口可以说明为 input, output 及 inout
  4. 输入/输出端口信号类型声明，缺省为 wire 型

2 词汇约定​

2.1 术语及定义​

  • 空白符：空格、tabs 及换行
  • 标志符（Identifier）：Verilog 中对象（如模块或信号）的名字
  • LSB：最低有效位（Lease significant bit）
  • MSB：最高有效位（Most significant bit）

2.2 空白符和注释​

Verilog 里面的空白符不影响程序的运行，但可以提高程序的可读性。

单行注释使用//，多行注释使用/* */。

2.3 四值逻辑系统​

Verilog 使用四值逻辑系统，即逻辑运算的结果可以是 0、1、Z（未定义）或 X（未连接）。

  • 逻辑0：表示低电平，对应电路的GND
  • 逻辑1：表示高电平，对应电路的VCC；
  • 逻辑X：表示不确定，通常用于表示无法确定逻辑值的情况；
  • 逻辑Z：表示高阻态，对应电路的悬空状态。

2.4 整数常量和实数常量​

Verilog中，常量（literals）可是整数也可以是实数。

整数使用 <size>'<base><value> 表示，其中：

  • <size>：表示整数的位数，由十进制数表示的位数表示，缺省为32位
  • <base>：表示整数的进制，简称数基，可以是二进制（b）、八进制（o）、十进制（d）和十六进制（h），缺省为十进制
  • <value>：表示整数的值，需要和所选进制对应，包括 X 和 Z

实数使用十进制或者科学计数法表示。

下面给出一些整数与实数常量例子：

常量描述
1232位十进制整数 12
'h83a32位十六进制整数 83a
8'b1100_00018位二进制整数 1100 0001
16'hff0116位十六进制整数 ff01
32'bz01x32位二进制整数 z01x，其中z表示对应的位为高阻态，向左边扩展
3'b1010 11113位二进制整数 111，由于只能存储3位，截去高位，转化为 3'b111
1.532位实数 1.5
1.5E232位实数 150，表示 1.5 * 10^2
1.5e-232位实数 0.015，表示 1.5 * 10^-2
注意
  1. 没有定义大小（size）的整数默认为32位
  2. 缺省数基默认为十进制
  3. 数基和数（16进制）中的字母无大小写之分
  4. 当数值大于指定的大小时，截去高位。如 2'b1101 表示的是 2'b01
  5. 数字中的下划线 _ 可以忽略

2.5 字符串​

字符串通常用于测试中，显示测试结果等信息。
字符串要在一行中用双引号括起来，也就是不能跨行；字符串中可以使用一些转义符，如 \t, \n等。
display 语句中可以使用一些格式符（如 %b）在仿真时产生格式化输出，例如：

display("A = %b", A); // 输出 A 的二进制表示：A = 0001

2.6 标识符​

标识符是用户在描述时给 Verilog 对象（电路模块、信号等）起的名字，必须满足以下规则：

  • 必须以字母（a-z, A-Z）或（ _ ）开头，后面可以是字母、数字、（ $ ）或（ _ ）
  • 最长为1023个字符
  • 区分大小写

有效标识符：shift_reg_a, busa_index, _bus3;
无效标识符：34net, a*b_net, n@238

2.7 系统任务及函数​

使用 $<identifier> 指示这是系统任务和函数，比如：

  • $display：打印信息
  • $stop：停止仿真
  • $time：返回仿真时间

2.8 编译指导​

使用符号 ` 表示一个编译指导，这些编译指导使仿真编译器进行一些特殊的操作，一直保持有效直到被覆盖或解除。
比如 `timescale 1ns/1ps 表示单位时间为1ns，时钟精度为1ps。

2.9 文本包含 `include​

编译指导 `include 在当前内容中插入一个文件，格式为 `include "filename"，文件路径可以是绝对路径，也可以是相对路径。

  • 全局的或经常用到的一些定义，如文本宏，可以放在一个文件中，然后通过 `include "filename" 引入
  • 在模块内部 include 一些任务，提高代码的可维护性

2.10 文本替换 `define​

编译指导 `define 提供了一种简单的文本替换的功能，用法为 `define <identifier> <text>，在编译的时候yi时，所有 `<identifier> 都会被替换为 <text>。

3 数据类型​

Verilog 有两大类数据类型：线网类型和寄存器类型。

  • 线网类型（net type）: 表示 Verilog 结构化元件间的物理连线。它的值由驱动元件的值决定，例如连续赋值或门的输出。如果没有驱动元件连接到线网，线网的缺省值为 z。
  • 寄存器类型（register type）：表示一个抽象的数据存储单元，它只能在 always 语句和 initial 等过程语句中被赋值，并且它的值从一个赋值到另一个赋值被保存下来。寄存器类型的变量具有x的缺省值。

3.1 线网类型​

线网类型在电路中表示元件之间的物理连线，值由输入端决定。

net 需要被持续的驱动，驱动它的可以是门和模块。当 net 驱动器的值发生变化时，新值被传送到 net 上。

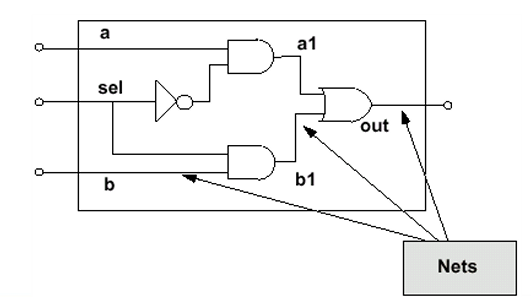

在下例中，线网 out 由 or 门驱动。当 or 门的输入信号置位时将传输到线网 net 上。

Net

线网类型如下表所示：

类型描述
wire, tri标准内部连接线（缺省）
supply1, supply0电源和地
wor, trior多驱动源线或
wand, triand多驱动源线与
trireg能保存电荷的tri
tri0, tri1带上拉/下拉电阻的tri
  • 没有声明的线网类型，默认为 wire
  • 可以综合的线网数据类型包括 wire，tri，supply1,supply0，最常用的线网数据类型是 wire
  • wire 和 tri 在 Verilog 仿真和综合中的实际行为是完全一样的，tri 主要是一个语义提示，表明该信号可能是一个潜在的多驱动网络

线网数据类型使用语法为 net_type [msb:lsb] net_name，其中：

  • net_type：线网数据类型
  • [msb:lsb]：用于定义线网范围的常量表达式，如果没有定义，缺省为1位
  • net_name：线网名称

线网数据类型声明的例子：

module mux2to1(out, a, b, sel);
    input a, b, sel; // 没有声明信号类型，默认为 wire
    output out;

    wire out;

    assign out = (sel) ? b : a;
endmodule

3.2 寄存器类型​

寄存器类型在电路中表示一个抽象的数据存储单位，有四种数据类型，分别为 reg, integer, real, time。

类型描述
reg最常用的寄存器类型，无符号型
integer32位有符号整数变量，算术操作产生二进制补码形式的结果。通常用作不会由硬件实现的的数据处理
real双精度的带符号浮点变量，用法与integer相同
time64位无符号整数变量，用于仿真时间的保存与处理

reg 是寄存器数据类型最常见的数据类型，使用语法为 reg [msb:lsb] reg_name，其中：

  • [msb:lsb]：用于定义寄存器的范围，如果没有定义，缺省为1位
  • reg_name：寄存器名称

寄存器数据类型声明的例子：

  • reg [3:0] counter; ：4位无符号寄存器 counter
  • reg counter; ： 1位无符号寄存器 counter
  • reg [31:1] counter; ：31位无符号寄存器 counter
module mux2to1(out, a, b, sel);
    input a, b, sel;
    output out;
    reg out;

    always @(a or b or sel)
        if (sel) out = b;
        else out = a;
endmodule
如何给给模块端口信号选择正确的数据类型

输入端口只能是net，输出端口只能驱动net

  • 输入端口只能是 net；但输入端口可以由 net/register 驱动
  • 输出端口可以是 net/register 类型，但输出端口只能驱动 net

例如下面的例子，c、d、o2 是输入信号，却被定义为 register 类型，会导致错误。所以应该将 o1 定义为register 类型，其余的为 net 类型。

module example(o1, o2, a, b, c, d);
    input a, b, c, d;
    output o1, o2;
    reg c, d;  // ERROR
    reg o2;    // ERROR
    and u1(o2, c, d); // 一般来说，输出信号放在前面，输入信号放在后面
    always @(a or b)
        if (a) o1 = b;
        else o1 = 0;
endmodule

3.3 参数​

参数是一个常量，它可以被模块实例化时指定一个值。参数声明的语法为 parameter param_name = param_value。

  • 推荐：一般定义参数等常量名称用大写，变量名称用小写！
  • 可一次定义多个参数，用逗号隔开，比如 parameter PARAM1 = 1, PARAM2 = 2
  • 参数的定义是局部的，只在当前模块中有效。
  • parameter作用于声明的那个模块； `define 从编译器读到这条指令开始到编译结束都有效，或者遇到 `undef 命令使之失效。
  • 也可以使用 `include 实现 parameter 的跨文件
  • 使用参数实现模块实例化时的参数传递（例化传递）
    module Decoder(...); // 子模块
        parameter WIDTH = 1, POLARITY = 1;
    endmodule

    module Top(...); // 顶层模块
        Decode #(4, 0) U_D1(); // 使得 WIDTH = 4, POLARITY = 0
        Decode #(8) U_D2(); // 使得 WIDTH = 8, POLARITY 不变
        Decode #(.POLARITY(3)) U_D3(); // 使得 WIDTH 不变，POLARITY = 3
    endmodule

3.4 位选择​

位选择从向量中抽取特定的位，使用语法为 [msb:lsb]，例如：

reg [31:0] Breg;
wire [31:0] Bwire;

assign Bwire[31:0] = Breg[31:0];
注意

整数不能作为位向量访问，比如定义 interger B，使用B[31:0]会报错。解决方法是将整数赋值给一般的reg类型变量，然后从中选取相应的位。

4 运算符​

Verilog 中运算符与 C/C++ 类似，包括：

  • 算术运算符：+，-，*，/，%
  • 逻辑运算符：!，&&，||
  • 位运算符：&，|，^，~，>>，<<
  • 关系运算符：>，<，>=，<=，!=，==，===，?:
  • 赋值运算符：=，<=
  • 拼接运算符：{}，{n{b}}

4.1 算数运算符​

  • 将负数赋值给 reg 或其它无符号变量，使用 2 的补码算术。（正数的补码为原码，负数的补码为源码取反后加 1）
  • 如果操作数的某一位是 x 或 z，则结果为 x
  • 在整数除法中，余数舍弃
  • 模运算中使用第一个操作数的符号

4.2 关系运算符​

===表示全等，==表示相等

x === x //为true

4.3 赋值运算符

阻塞赋值=常用于组合逻辑，例如assign语句和always@(*)语句块；非阻塞赋值<=常用于时序逻辑，例如always@（posedge clk）语句块。​​​​​​​

wire [11:0] data_in;
reg [11:0] data_out;

assign data_in = 6'b10111; //assign语句常给wire类型复制
always @( posedge rst) begin //always语句块常给reg类型赋值
   data_out <= data_in;
end

非阻塞赋值=与C/C++相同，计算后立刻赋值；阻塞赋值<=则先进行计算，在统一赋值。

4.4 拼接运算符​

连接运算符{}用于将不同的信号合成为一个信号。由于非定长常数的长度未知, 不允许连接非定长常数，以及位数不匹配的情况。

wire [5:0] a,b,c;
wire [11:0] d;
assign a = 6'b101101;
assign b = 6'b111000；
assign c = 2'b11；
assign d = {a[5],b[2:0],c}；//d = 100011
assign d = {a, 5} // ERROR，a长度未知
assign d = {a, b, c} // ERROR，d的长度和a、b、c的长度不匹配

{n{}} 表示复制操作，将信号复制 n 次。

assign d = {2{4'b1011}}; // d = 8'b1011_1011
assign d = {{4{1'b1}}, 4'b1011}; // d = 8'b1111_1101
assign d = {4{1'b1}, 4'b1011}; // ERROR，4{1'b1}不是完整的信号
